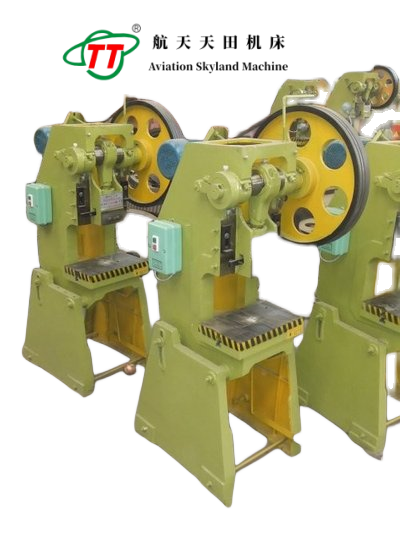

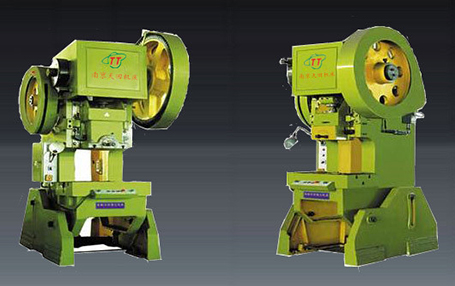

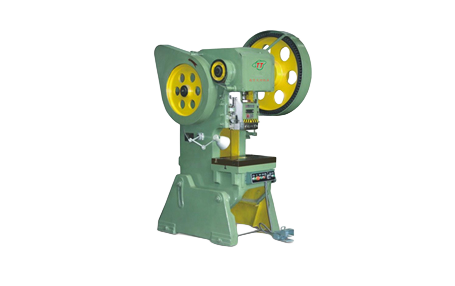

該系列壓力機機身為可傾斜式鑄造結構，傾斜時便于沖壓件或廢料從模具上滑下。采用剛性轉鍵離合器，具有單次和連續操作規范。使用帶式制動器，滑塊裝有壓塌式保險器，超載時保險器被壓塌，從而保證整機不受損壞。本機具有通用性強，精度高，性能可靠，便于操作的有點。配備自動送料裝置可實現半自動沖壓作業。
名稱 | 單位 | HT23-6.3 | HT23 -10 | HT23 -16 | HT23 -25 | HT23 -40 | HT23 -63 | HT23 -80 | HT23 -100 | HT23 -125 | HT23 -160 | |
公稱力 | kN | 63 | 100 | 160 | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 | |
公稱力行程 | mm | 2.5 | 4 | 5 | 6 | 4 | 6 | 8 | 10 | 10 | 6 | |
滑塊行程 | mm | 35 | 60 | 55/70 | 80 | 100 | 100 | 120 | 16-140 | 16-140 | 160 | |
行程次數 | mm | 170 | 145 | 120 | 55 | 55 | 48 | 50 | 45 | 45 | 40 | |
最大封閉高度 | mm | 150 | 180 | 220 | 250 | 220 | 270 | 360 | 400 | 400 | 550 | |
封閉高度調節量 | mm | 30 | 35 | 45 | 70 | 80 | 90 | 90 | 100 | 100 | 110 | |
滑塊中心至機身距離 | mm | 120 | 140 | 160 | 200 | 220 | 250 | 260 | 310 | 380 | 400 | |
工作臺尺寸（前后×左右） | mm | 200*310 | 240*360 | 300*450 | 360*560 | 380*610 | 480*710 | 570*760 | 600*1020 | 600*1020 | 740*1300 | |
320*480 | ||||||||||||
工作臺孔尺寸（直徑×前后×左右） | mm | 100*120 | 100*120 | 160*160 | 200*200 | 200* 200 | 200* 200 | 220* 220 | 250**320 | 250**320 | 390*590 | |
工作臺板厚度 | mm | 30 | 50 | 60 | 70 | 60 | 80 | 100 | 110 | 110 | 120 | |
滑塊底面尺寸（直徑×左右） | mm | 120*140 | 150*170 | 180*200 | 210*250 | 215*260 | 280*320 | 280*320 | 350*540 | 350*540 | 580*770 | |
模柄孔尺寸（直徑×深度） | mm | 30*50 | 35*50 | 40*60 | 40*70 | 50*80 | 50*80 | 50*80 | 60*80 | 60*80 | 65*90 | |
機身最大可傾角度 | mm | |||||||||||
立柱間的距離 | mm | 170 | 200 | 240 | 350 | 360 | 450 | 450 | 720 | 720 | 810 | |
電動機 | 型號 | mm | Y90S-6 | Y90L-6 | Y100L-6 | Y100L1-4 | Y100L2-4 | Y160M-6 | Y132M-4 | Y132M-4 | Y180L-6 | |
功率 | kW | 0.75 | 1.1 | 1.5 | 2.2 | 5.5 | 7.5 | 7.5 | 7.5 | 15 | ||
外形尺寸（長×寬×高） | mm | 1540* 700*1525 | 1510*700*1660 | 1650*840*1880 | 1790*1100*2280 | 2130*1050*; 2145 | 2180*1250*2500 | 2220*1350*2900 | 2060*1350*2590 | 2060*1150*2590 | 2590*1390*3165 | |
重量/毛重 | kg | 750/850 | 930/1030 | 1555×1800 | 2500 | 3100 | 4500 | 5600 | 9500 | 10000 | 19000 | |
出口包裝尺寸（長×寬×高） | mm | 1800*860*1780 | 1760*850*1820 | 1900*1100* 2120 | 2040*1260*2540 | 2380*1190* 2395 | 2400*1500* 3100 | 2500*16109*3210 | 2380*1570*2920 | 2380*15709*2920 | 3300*1630*3565 | |
注：本資料所列數據為參考數據，如與機床實際數據不符，應以機床實際數據為準，
